Ħarsa ġenerali tal-prodott

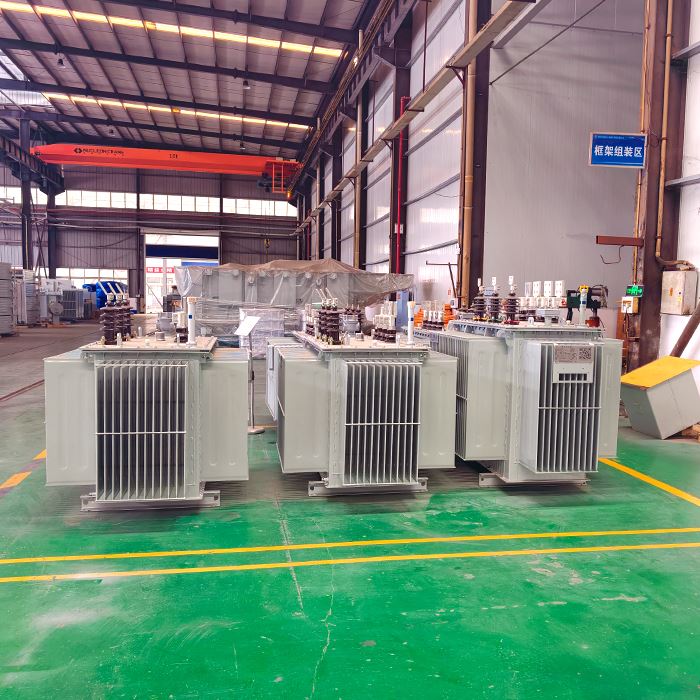

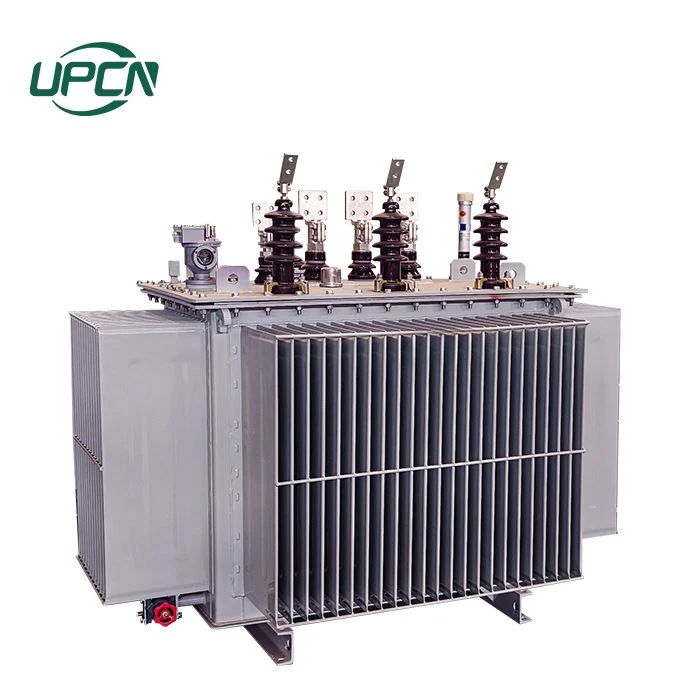

It-transformer tat-transformer tal-enerġija ta '10kV huwa mezz ta' distribuzzjoni tal-enerġija ċentrali fl-aħħar tan-netwerk tad-distribuzzjoni tal-enerġija. Jgħaqqad ma 'substations reġjonali 35kV/10kV upstream u għal sistemi ta' enerġija ta 'vultaġġ baxx ta' 400V downstream, filwaqt li twettaq il-kompitu tal-provvista tal-enerġija "l-aħħar mil" li tiddistribwixxi b'mod sikur u effiċjenti enerġija ta 'vultaġġ medju ta' 10kV lill-utenti finali bħal komunitajiet residenzjali, bini kummerċjali, workshops industrijali u tal-minjieri, u faċilitajiet agrikoli moderni. Il-prodott jadotta folji ta 'l-azzar tas-silikon orjentati lejn il-qamħ ta' kwalità għolja, koljaturi tar-ram mingħajr ossiġnu, u struttura ta 'tank taż-żejt issiġillat kompletament. Huwa manifatturat bl-użu ta 'mili avvanzat taż-żejt bil-vakwu u proċessi stretti ta' insulazzjoni, u għandu vantaġġi bħal telf baxx, storbju baxx, affidabilità għolja u ħajja twila ta 'servizz.

Bħala l-aktar transformer tal-livell tal-vultaġġ numeruż u mqassam b'mod wiesa 'fil-grid tal-enerġija, it-trasformaturi tal-enerġija ta' 10kV jinstabu f'substazzjonijiet urbani, substazzjonijiet tal-kamp rurali, substazzjonijiet tal-fabbrika u substazzjonijiet tat-trasport. Il-prodotti huma speċifikament ottimizzati għal karatteristiċi estremi tat-tagħbija tal-wied quċċata f'żoni residenzjali waqt tagħbijiet ħfief bil-lejl u negozji waqt tagħbijiet bi nhar sħiħ, kif ukoll ambjenti operattivi kumplessi bħal umdità, trab u sprej tal-melħ. Filwaqt li jiżguraw effiċjenza enerġetika għolja matul iċ-ċiklu kollu tal-ħajja tiegħu, għandhom ukoll karatteristiċi eċċellenti ta 'ħoss baxx, li jintegraw perfettament fir-rekwiżiti ambjentali stretti taż-żoni urbani u rurali. Il-prodotti jikkonformaw strettament ma 'standards awtorevoli internazzjonali u nazzjonali bħal IEC, GB, ANSI, IEEE, u JIS, jissodisfaw ir-rekwiżiti għall-effiċjenza tal-enerġija tal-Livell 1, u għaddew minn sett sħiħ ta' testijiet tat-tip u testijiet tal-fabbrika.

Vantaġġi tal-Prodott

• Struttura kompletament issiġillata, prova ta 'tnixxija, mingħajr manutenzjoni, u tiżgura tħaddim fit-tul stabbli u affidabbli.

• Iżolament mgħaddas fiż-żejt u dissipazzjoni tas-sħana, kapaċità qawwija ta 'tagħbija żejda, u adattabbli għal ambjenti ħarxa ta' barra.

• Telf baxx u effiċjenza għolja, li tnaqqas b'mod sinifikanti l-konsum tal-enerġija operattiva u l-ispejjeż operattivi.

• Struttura kompatta, footprint żgħir, installazzjoni faċli, u adattabilità qawwija.

• Effiċità għolja fl-ispiża, ħajja twila ta 'servizz, u spejjeż ġenerali aktar baxxi ta' tħaddim u manutenzjoni.

• Short circuit reżistenti u reżistenti għall-impatt, li jissodisfaw ir-rekwiżiti għal tħaddim kontinwu fit-tul tat-tagħbija.

Speċifikazzjonijiet Tekniċi

Parametru	Proġett	Valuri / firxa tipiċi
Parametri bażiċi	Vultaġġ nominali (in-naħa tal-vultaġġ għoli)	10kV
	Vultaġġ nominali (in-naħa tal-vultaġġ baxx)	0.4kV
	Frekwenza ratata	50Hz / 60Hz
	Numru ta' fażijiet	Tliet-fażijiet
	Kapaċità nominali (kVA)	30, 50, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 (daqsijiet personalizzati disponibbli fuq talba)
	Metodu ta 'tkessiħ	ONAN (imkessaħ waħdu), ONAF (mkessaħ-arja)
Konnessjoni u vit	Grupp ta' Konnessjoni	Dyn11, Yyn0
	Tektek il-metodu	Nru-regolazzjoni tal-vultaġġ tat-tagħbija / Fuq-regolazzjoni tal-vultaġġ tat-tagħbija (personalizzat)
	Tektek firxa	±2×2.5%,±4×2.5%
Impedenza u telf	impedenza ta' short-circuit	4%-6% (personalizzat skond il-kapaċità u r-rekwiżiti tas-sistema)
Impedenza u telf	Standards Applikabbli	GB 1094,GB/T 6451,IEC 60076,ANSI,IEEE,JIS
Ambjent u Protezzjoni	żejt iżolanti	Żejt tat-transformer 25# u 45#
	Temperatura ambjentali operattiva	-30 grad -+45 grad
	altitudni	Inqas minn jew ugwali għal 1000m (verżjoni ta'-altitudni għolja disponibbli fuq talba)
	Limitu ta 'żieda fit-temperatura	Żieda fit-temperatura ta' fuq taż-żejt Inqas minn jew ugwali għal 55K, żieda fit-temperatura tal-istralċ medja Inqas minn jew ugwali għal 65K

Karatteristiċi tal-Prodott

Karatteristiku	Vantaġġi tat-Teknoloġija tal-Prodott
Telf baxx u effiċjenza għolja fl-enerġija	Ċirkwit manjetiku ottimizzat u disinn ta 'l-istralċ jirriżultaw f'ebda telf ta' tagħbija/tagħbija superjuri għall-istandards internazzjonali, u jiksbu effiċjenza enerġetika tal-Livell 1.
Reżistenza qawwija għal short circuit	Il-koljaturi huma mwaħħla b'mod sħiħ u sikur, u jipprovdu saħħa mekkanika għolja u reżistenza għal impatti f'daqqa ta 'short circuit fuq is-sistema.
Proprjetajiet eċċellenti ta 'insulazzjoni	Żejt tat-transformer ta 'qawwa ta' insulazzjoni għolja, skarigu parzjali baxx, u ħajja twila ta 'insulazzjoni.
Prestazzjoni qawwija tad-dissipazzjoni tas-sħana	Heatsink ta 'effiċjenza għolja, jappoġġja t-tkessiħ ONAN/ONAF, li jissodisfa r-rekwiżiti ta' tagħbija sħiħa u tagħbija żejda għal żmien qasir.
Issiġillat kompletament u mingħajr manutenzjoni	Tankijiet taż-żejt korrugat/ġibjuni taż-żejt tal-kapsula jiżolaw l-arja u l-umdità, u jdewmu t-tixjiħ taż-żejt.

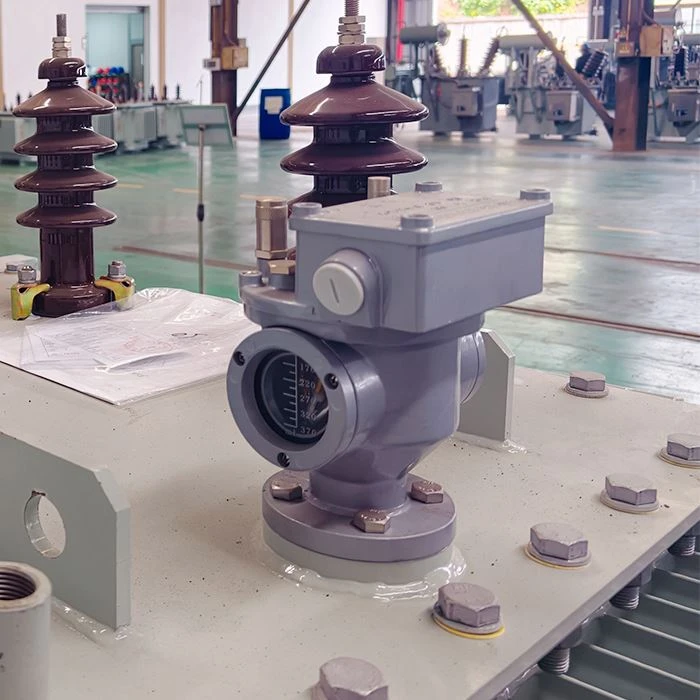

Konfigurazzjoni ta 'protezzjoni komprensiva	Il-konfigurazzjoni standard tinkludi relay tal-gass, valv ta 'ħelsien tal-pressjoni, termometru, u gauge tal-livell taż-żejt, li jipprovdi protezzjoni komprensiva tas-sigurtà.
